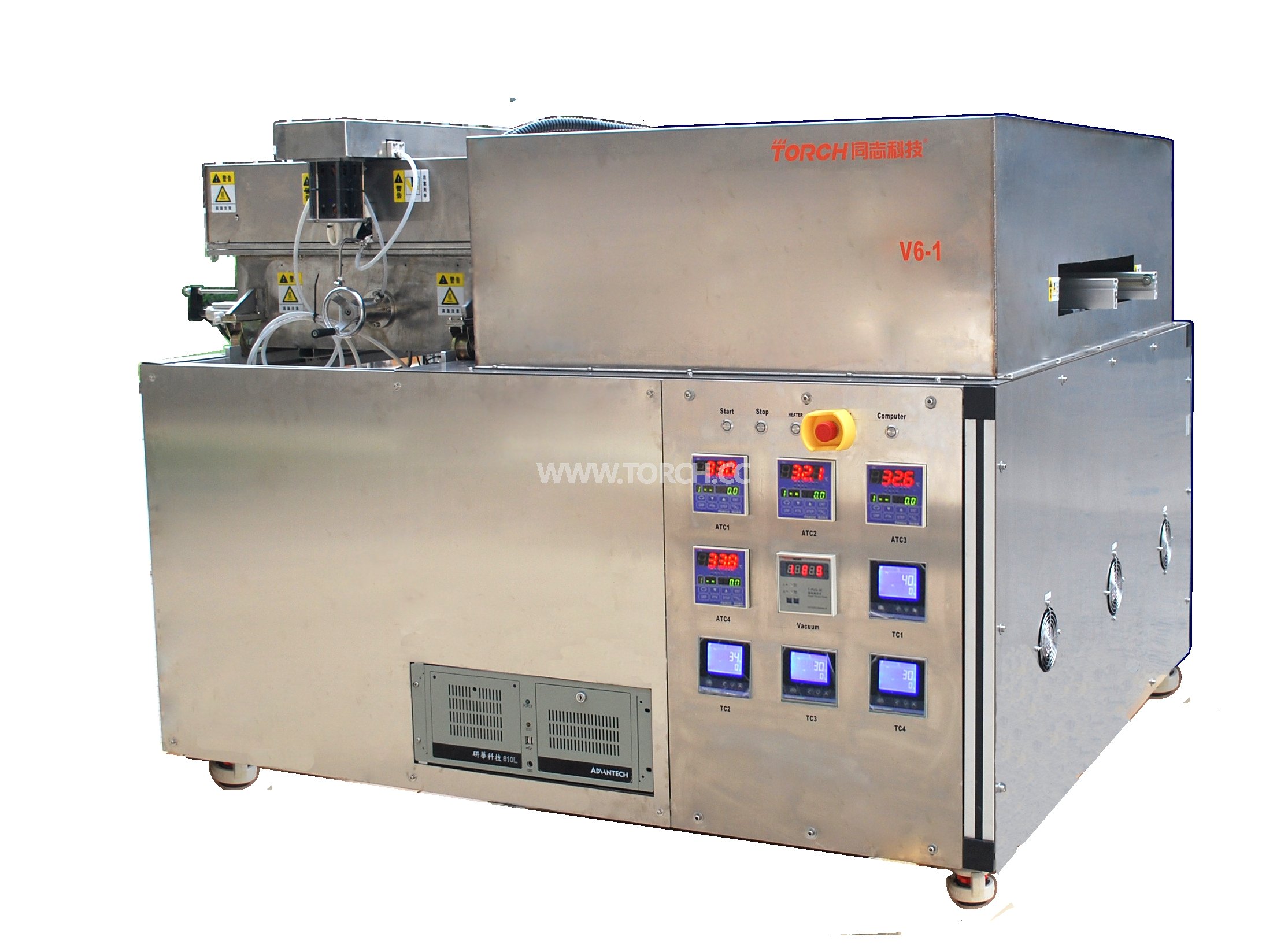

在線式真空回流焊 —— V6/V6L
| 型 號： | |
| 焊接面積： | |
| 爐膛高度： | |
| 溫度范圍： | ℃ |
| 冷卻方式： | |
訂購熱線：400-998-9522
詳細介紹
1. V系列真空回流焊機取自英文VACUUM 首寫字母。意為專業的工業級真空回流焊機。
2. 為什么要采用真空回流焊機?目前行業主流的焊接工藝都是用烙鐵、波峰焊、回流焊等工具或設備焊接，后來加上氮?dú)獗Ｗo(hù)，升級為氮?dú)?a href='http://www.whguoluwang.cn' target='_blank'>無鉛回流焊機。但是對一些要求很高的焊接領域，譬如軍工產品、工業級高可靠性產品，就是氮?dú)獗Ｗo(hù)也達不到產品的可靠性要求。像材料試驗、芯片封裝、電力設備、汽車產品、列車控制、航天、航空系統等對電路高可靠性的焊接要求，要減少焊接材料的空洞和氧化。如何有效降低空洞率，減少焊盤或元件管腳的氧化，真空回流焊機是理想的選擇。要想達到高焊接質量，采用真空回流焊機。這是德國、日本、美國等國家SMT焊接的工藝創新。
3. 行業應用：V系列真空回流焊機是R&D、工藝研發、有低至高產能生產的理想選擇，是軍工企業、研究院所、高校、航空航天等領域研發和生產的理想選擇。
4. 應用領域：主要應用于芯片與基板、管殼與蓋板等的無缺陷焊接和產生無助焊劑焊接，如IGBT封裝、焊膏工藝、激光二極管封裝工藝、混合集成電路 封裝、管殼蓋板封裝、MEMS及真空封裝。
5. 真空回流焊目前已成為歐美等發達國家軍工企業、航空、航天等制造的選擇，并且已在芯片封裝和電子焊接等領域得到廣泛應用。
特點：
1. 真空環境下的焊接。真空0.5-5kPa.
2. 低活性助焊劑的焊接環境。
3. 專業的軟件控制，達到焊的操作體驗。
4. 高達行業40段的可編程溫度控制系統，可以設置工藝曲線。
5. 溫度設置采用觸摸式升降，直接手拉曲線，就能設置出更接近焊接材料工藝曲線的工藝。
6. 循環水冷技術，實現快速降溫效果。
7. 二組在線測溫功能。實現焊接區域溫度均勻度的有效測量。為工藝調校提供專支持。
8. 可選擇甲酸、氮?dú)饣蛘咂渌栊詺怏w，滿足特殊工藝的焊接要求。
9. 在線實時工藝視頻攝錄系統。為每一個產品的焊接過程進行視頻錄像，為以后的質量跟蹤反饋提供強有力的證據，同時該功能對焊接工藝的研究和材料的試樣提供數據支持。
10. 最高溫度為400℃(更高可選)，滿足所有軟釬焊工藝要求。
賣點：
1. 高質量、防氧化的焊接環境
2. 四組在線式實時測溫
3. 適用于軍工、航空、航天等產品的研發制造
4. 高達400℃的高溫焊接
5. 高達10-6mbar的高真空環境
6. 整機標配水冷系統
7. 配置助焊劑回收功能及廢氣凈化功能
技術參數：
| 型號 | V6 | V6L |
| 焊接面積 | 610mm*610mm | 800mm*750mm |
| 爐膛高度 | 40mm(80mm可選) | 40mm(80mm可選） |
| 溫度范圍 | 最高可達400℃(600℃可選） | 最高可達400℃(600℃可選） |
| 接口 | 串口/USB | 串口/USB |
| 控制方式 | 40段溫度控制+真空壓力控制 | 40段溫度控制+真空壓力控制 |
| 溫度曲線 | 可存儲若干條40段的溫度曲線 | 可存儲若干條40段的溫度曲線 |
| 電壓 | 380V 57A | 380V 68A |
| 額定功率 | 22kw | 26kw |
| 實際功率 | 10kw/(20A) | 12kw/(31A) |
| 外形尺寸 | 1750*1500*1300mm | 1900*2700*1300mm |
| 重量 | 550kg | 600kg |
| 最大升溫速度 | 220/min | 160/min |
| 最大降溫速度 | 80K/min,110K/min | 70K/min,100K/min |
選配件：
【標配】
1. 主機一臺
2. 工業級觸摸屏控制電腦一臺
3. 溫度控制器一套
4. 壓力控制器一套
5. 閉環式水冷系統一套
6. 四路測溫模組一套
7. 真空壓力變送器一套
8. 惰性氣體或者氮?dú)饪刂崎y一套
9. 水箱一套
10. 冷水機一套
【選配】
1. 抗腐蝕膜片泵，真空10mba
2. 旋轉式葉片泵，小于5Pa的真空
3. 渦轉分子泵系統，用于10-3Pa的真空
4. 甲酸性(本機安裝)
5. 元件夾具
